Les plaques de tranchée, placées sur le parapet de la tranchée, permettent par leur épaisseur d'être à l'abri des tirs et éclats de l'ennemi tout en pouvant l'observer et lui tirer dessus par l'orifice de cette plaque. les premières plaques sont une invention allemande (dès 1914) avec le Sturmshild : de forme arrondie en son sommet, orifice rond sans volet; vient ensuite une deuxième génération de plaques (Infanterieschild) qui sont étudiées pour etre autant des boucliers de tranchée que des boucliers d'infanterie transportables (jamais vu sur photos d'époque). Elles sont plus épaisses et comportent un volet pivotant devant l'orifice. Ces plaques peuvent être aussi bien fabriquées chez Krupp à Essen que dans les fonderies à l'arrière du front, on retrouve aussi des modèles de confection artisanale...Les plaques sont à la base peintes en feldgrau voire camouflées. Seront aussi produites des plaques dérivées des françaises : sans béquille et sans volet.
Au départ l'orifice est centré au milieu de la plaque, puis il sera décalé pour une meilleure protection du tireur.

à vos photos

voir aussi militaria magazine numéro 209.

a+, Rom




plaques de bourlonwood trouvées pres e Vimy

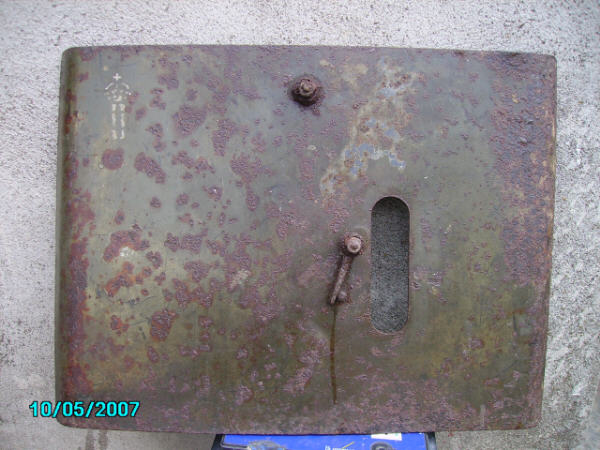

Infanterieschild avec 2 volets latéraux qui peuvent se replier pour le transport/stpckage. Pas besoin de béquille sur ce modèle car les volets assurent la stabilité. Les volets assurent une meilleure protection pour le tireur mais son champ de vision est réduit.



plaque grand modèle à béquille




plaque de seaforth-of-loos

Infanterieschild sans volet à l'orifice





plaque de strange_shoot

de confection artisanale, de la terre ou du sable remplissait l'espace entre les deux plaques.

remarquez les impacts de projectiles....qui n'ont pas traversé la deuxième plaque...





plaques de cafouilleur51

avec une belle peinture feldgrau et un insigne peint (que signifie-t-il?)





une autre




encore une petite avec insigne.



et un tres bel impact a cote du volet.



post de Gustave
Un créneau de tir de fabrication artisanale.




post de killerdelamor

j'ai retrouvé la photo de ta plaque dans une tranchée all je pense vu le crapouillot qui doit traine et qui doit avoir été offert par "les nôtres" !!!









post de zoller
Salut voici une plaque modifiée qui je pense servait pour obstruer les fenetres.??






une autre plaque
"Une variante de l'Infanterieschild. La béquille est remplacée par ce double pied qui assure une meilleure stabilité face au souffle des explosions. Au dessus de la meurtrière est fixée une poignée de transport pour l'assaut."







post de sneb
Ma petite contribution
Une plaque modifiée , il a été riveté un morceau d' une autre plaque sur le dessus et la fenêtre de tir a été surélevé .La hauteur correspond à la hauteur d' une arme équipée d' un bipied.


et une infanterieschild équipée d' un "chapeau de gendarme"




post d'olivier5848
Voici une plaque de blindage encore en place au mémorial du linge (Alsace, Lingekopf). Et une photo pour illustrer la mise en place d'époque.
Cdt
Olivier





post de solcarlus
Voici l'intérieur d'un bunker all WWI. On peut apercevoir les plaques de guetteur montées aux embrasures.






photo de Simon

2 plaques de blindage en arrière plan.





post de killer2lamor
une utilisation détournée du bouclier, le gong d'alerte aux gaz (gas-alarm!!):


Dernière édition par Admin le Dim 19 Avr - 22:35, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://histoiremilitaria2.discutforum.com
Admin
Admin


Messages : 2890
Date d'inscription : 18/02/2008

MessageSujet: e   Mer 18 Mar - 15:16

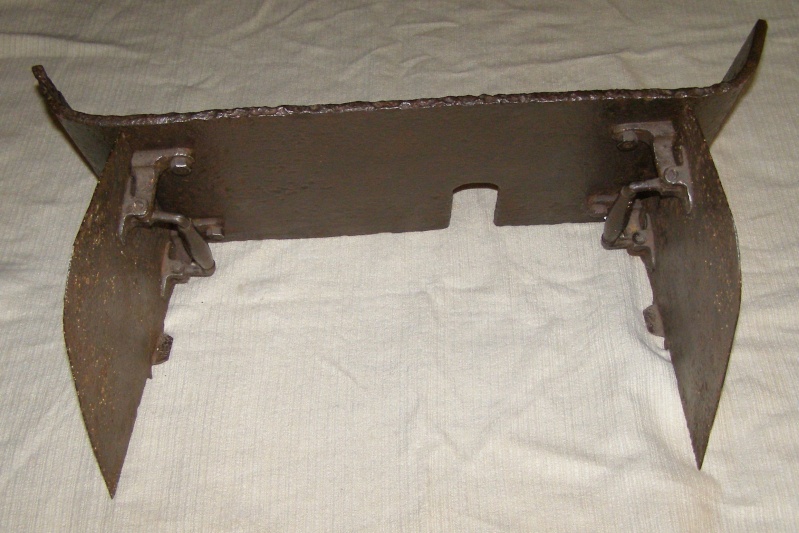

le "chapeau de gendarme"
