MessageSujet: la MG08 et 08/15   Mer 2 Juil - 2:49

La MG08


Une MG08 (collec. arsine)



une autre MG08 et ses accessoires (collec le mulot)


photo d'époque : MG08 avec son blindage (collec. killer2lamor)




encore une, pour le plaisir (collec. LA MITRAILLE)






allez encore une...

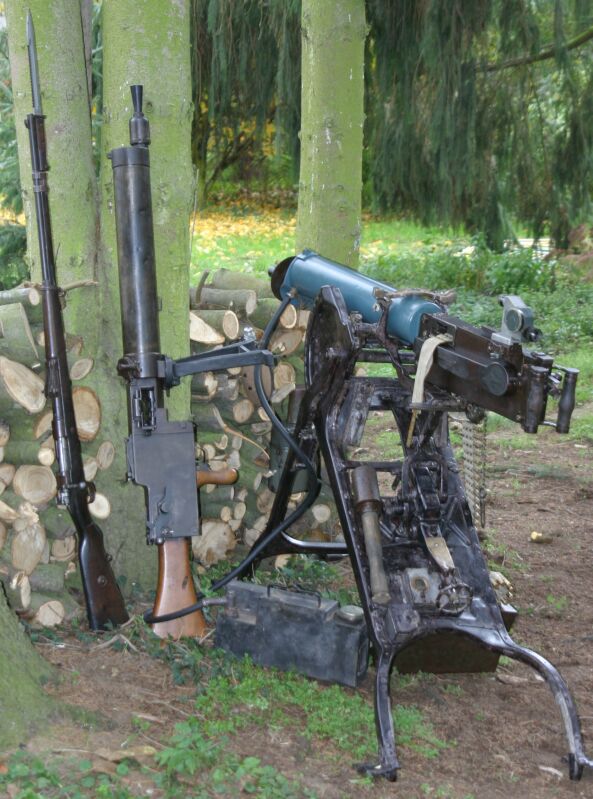

voici un affût (dit "traîneau") pour MG08 (collec arsine)
attention la MG posée dessus n’est là que pour donner un peu de prestance à l’ensemble ; ce n’est pas ce modèle qui se monte dessus.
En dessous de la rouille est apparu le restant de peinture, dans plusieurs teintes différentes. Selon toutes vraisemblances, il était donc camouflé (ou barbouillé) en ton vert, vert pomme, gris clair, gris foncé et noir.






Voici les marquages ; l'affût est daté 17.


affut traîneau pour mg08 (collece mulot)
Il est en excellent état mécanique et a ses cuirs et ses bois d'origine. Il est daté 1915. Son seul défaut: y-a plus de peinture dessus!



photo d'époque : MG08 au nettoyage (collec. killer2lamor)


photo d'époque : une version anti aérienne (collec. killer2lamor)



diverses photos de MG08 contre avion avec des affuts plus que variés (collec. killer2lamor)






Dernière édition par Admin le Sam 13 Fév - 12:18, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://histoiremilitaria2.discutforum.com
Admin
Admin


Messages : 2890
Date d'inscription : 18/02/2008

MessageSujet: e   Mer 2 Juil - 5:26

La MG 08/15
à gauche une MG08/15 (bipied), à droite une MG08 (affût) (collec. Chris Boonzaier)



une mitrailleuse 08/15 avec un camouflage flou. Vous noterez que le bipied est lui aussi camouflé. (collec. le mulot)



en voici une camouflée avec des couleurs d'automne (collec. LA MITRAILLE)




voici une 08/15 Spandau 1917 (collec jager14) trouvée dans un grenier! elle est complètée avec la rarissime chaufferette qui évite à l'eau de geler en hiver , sa bretelle ersatz et un chargeur tambour muni de sa bande à 100 cps. elle est neutra bien sûr et toutes les pièces au même numéro !








voici la chaufferette : on ouvre la trappe et on y met des braises ou charbon ,
la chaleur se diffuse par le double canal .Les lames ressort de chaque côté
s'ouvrent pour un meilleur tirage .







voici la 1336 ième 08/15 sur 150 000 fabriquées (collec. la mitraille)
La production commence en 1916 et il y aura environ ou - 3000 pièces fabriquées cette année.
Le marquage du fabricant est comme sur la mg 08 non pas sur le capot (à partir de 1917) mais sur le carter ressort.
Celle-ci est équipée du premier modèle de bipied et de sa bretelle en cuir.

Pour ce qui est de l'antigel, il éxistait déjà à l'époque; mais par temps de grand froid en hiver avec des températures trés basses, il pouvait arriver que l'eau contenue dans le manchon gèle.












fonctionnement d'une MG 08/15













comment est assuré l'entraînement de la bande sur les mitrailleuses (photos et explications de le mulot)
Il y a une languette à ressort dans le passe bande qui pousse la bande de droite à gauche, balle par balle afin de les amener en face de la culasse. Ce mouvement est généré par l'intermediaire d'un levier qui transforme l'avance et le recul du canon en mouvement de translation. Démonstration en photos:

Le passe bande du coté de l'introduction de la bande. On voit le palpeur qui vient "attraper" une cartouche au travers de la bande.



Le passe bande vu du dessus (couvercle de la machine levé). Le charriot qui porte le palpeur est en butée à droite pour aller chercher une nouvelle cartouche.


Le même passe bande avec le charriot en butée à gauche. On voit dépasser la partie de la came qui, en s'accrochant sur le canon, transforme un mouvement de translation d'avant en arrière en mouvement latéral.



et ainsi de suite..





MG08/15 (collec. subaq)

elle est enfin de retour!


La voici lors de la découverte







La voici après début de nettoyage









Il y a un impact sur la fente d'éjection. La balle a touché le bipieds, est rentrer sous le carter du ressort et a tordu la lèvre inférieure après avoir tordu la partie supérieure du carter ( que j'ai redressé).
