 La mitrailleuse Hotchkiss m1900 et m1914 et ses accessoires

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Admin
Admin


Messages : 3340
Date d'inscription : 18/02/2008

MessageSujet: La mitrailleuse Hotchkiss m1900 et m1914 et ses accessoires   Mer 2 Juil - 2:41

Généralités :
arme automatique
calibre : 8mm modèle 1886D, 1886 am, 1886 M, 1905 blanc
vitesse : 690 à 710 m/s
cadence de tir réglable
alimentation par bande rigide, bandes souples tissu, bande articulée de 250 cartouches
500 coups minute voire 600
sur le modèle 1914, le canon et démontable et remontable tres rapidement
poids mitrailleuse: 25 kilos
poids avec trépied : 25 kilos
longueur : 1,31m




scan du manuel de l'eleve-mitrailleur en date de Mai 1918 (collec. XP02)




une photo d'époque, hotchkiss et st-etienne (collec. verd01)




photo du 321e RI, montrant une Hotchkiss, bande articulée et sa caisse





Quelques photos d'une Hotchkiss modele 1914, fabrication vers octobre 1917 selon le n° de série  (elle est evidement neutra St Etienne) (collec. bebejade)







poinçon de St-Etienne




voici un affut modèle 1916, il manque l'élévatine, (collec. killer2lamor)




sur affut de fortune (collec. killer2lamor):


sur affut contre avion (collec. killer2lamor):

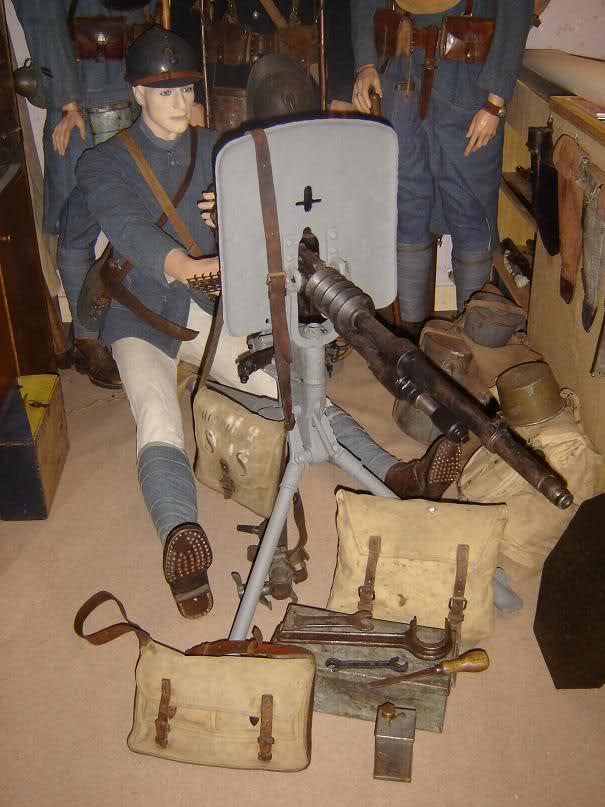

voici la machine entourée du sac à chiffons, musette de pièce, musette de groupe, clé à canon, clé d'affut, burette à huile ...





exemplaire de lebleuet




Post la Mitraille

Les belges ont eu des mitrailleuses hotchkiss, livrées par la société Hotchkiss de Paris mais en calibre 7,65. Elles sont différentes de celles livrées à l'armée Française! L'armée belge a également utilisée des mitrailleuses du type Maxim.

J'ai vu cette mitrailleuse Hotchkiss en 7,65, datée 1915 avec un rail d'optique rajouté et sur un trépied?





Dernière édition par Admin le Mer 29 Mar - 15:09, édité 9 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://histoiremilitaria2.discutforum.com
Admin
Admin


Messages : 3340
Date d'inscription : 18/02/2008

MessageSujet: e   Mer 2 Juil - 4:15

bande rigide de 24 cartouches (neutra) (collec. Hotchkiss62)


bande rigide en laiton (collec. poilu67)


bandes articulées : il existait une bande de 252 coups,  une de 96 coups et une de 48 coups

bande articulée de 250 cartouches (collec. Jager14)



bande articulée (collec. diable noir)





trousse d'entretien pour mitrailleuse Hotchkiss ou plus tard le FM Chauchat.(collec. nono ww1)
Elle est en cuir riveté laiton.





Dernière édition par Admin le Mer 29 Mar - 15:26, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://histoiremilitaria2.discutforum.com
Admin
Admin


Messages : 3340
Date d'inscription : 18/02/2008

MessageSujet: e   Sam 26 Juil - 13:18

Photo de trois caisses de Hotchkiss (caisse de La mitraille)

sur les caisses de bandes hotchkiss ou saint-etienne; il est effectivement difficile de trouver une caisse peinte en Bleu horizon. Il y a une raison à cela. En effet, les caisses sont peintes en BH ou plutôt gris artillerie pour être précis, avant guerre et en début de guerre; à partir de 1916 début ou fin je ne le sais pas, les caisses pour mitrailleuses seront peintes en Kaki. Il est pas rare de rencontrer des caisses Kakis avec du Bh en dessous


Caisse pour bande articulée









caisse pour bandes rigides (collec. nono ww1)





Dernière édition par Admin le Mer 29 Mar - 15:27, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://histoiremilitaria2.discutforum.com
Admin
Admin


Messages : 3340
Date d'inscription : 18/02/2008

MessageSujet: e   Mer 29 Mar - 14:31

passe bande pour mitrailleuse Hotchkiss  pour la mle 1900 mais pas en 8mm lebel , c est pour un autre calibre (collec. viandoxy)





un niveau pour le tir indirect avec étui cuir de fabrication anglaise (collec. azrael56)







niveau de pointage hotchkiss (collec. nono ww1)






Voici quelques pièces de hotchkiss. (collec. tesoroman)

Un morceau de voiturette porte hotchkiss.


Un support de caisse à bande articulée


Un reste de cache flamme bien mal en point.


Et un affut pour le tir contre avion.



Voici une petit piece pour le tir conte avion.Le support pour le tir vertical a la mitrailleuse HOTCHKISS. (collec. XP02)







la clef a affut 16 (collec. nonoww1)



voila ce que cela donne sur la vis de tete d'affut...




grande clef pour hotchkiss. (collec. nonoww1)





un protège guidon (collec. nonoww1)




autre protège-guidon (collec. MOSELLE57)





support pour tir vertical hotchkiss (collec. killer2lamor)



partie avant qui est fixé sur la voiturette porte mitrailleuse hotchkiss (collec. nonoww1)




morceau de voiturette pour hotchkiss (collec. viandoxy)
