MessageSujet: le masque à gaz et ses accessoires   Jeu 4 Fév - 12:47

pour ce mettre dans le bain, voici une nature morte du membre arsine



Voici quelques compléments, en commençant par le commencement  :

Les Baillons allemands
Les premiers masques allemands utilisées lors d'opérations militaires sont analysés et observés par les pharmaciens major Launoy et Didier. Ils sont portés par les fantassins qui passent à l'offensive sur le saillant d'Ypres le 22 avril 1915.


un extrait du site de La Guerre des gaz :

En vue de protéger les fantassins allemands qui devaient suivre la vague de chlore de l’attaque du 22 avril 1915 à Ypres, les Allemands firent confectionner le premier appareil de protection contre les gaz. C’est celui que le pharmacien Léon Launoy, du laboratoire de la 10e armée, analysera et proposera de copier, juste après la première attaque par vague de chlore. Un renseignement provenant de Belgique, à la date du 15 avril 1915, précisait que les Allemands avaient fait confectionner à Gand environ 20 000 bâillons. Ils étaient constitués par une enveloppe rectangulaire de tulle, mesurant environ 8x12 cm, remplie de déchets de coton. Deux cordonnets, fixés à chaque coin de l’enveloppe, permettaient de le fixer sur le visage, en nouant les cordonnets derrière la tête. Le bâillon était placé dans une enveloppe en toile caoutchoutée, mesurant 10x17 cm, pour conserver l’humidité nécessaire à la réaction avec le chlore. La solution neutralisante était composée d’un mélange d’hyposulfite de soude, d’hydrate alcalin et de glycérine (rapport du pharmacien Launoy).

D'autres appareils seront également utilisés par les troupes allemandes, essentielement d'origine industrielle, et n'ont aucun caractère militaire.


Commençons avec le masque anti-gaz modèle 1915 et sa boite métallique.
Il a été livré aux troupes du front de l'Ouest à l'automne 1915 et à celles du front de l'Est jusqu'à fin janvier 1916.
Il est généralement appelé Gummiemaske (masque en caoutchouc) mais aussi Gasmaske 15.
Il est pratiquement identique à son modèle postérieur (aussi appelé gummiemaske amélioré ou Rahmenmaske 16), mais on différencie le m15 par la largeur de son plateau porte-cartouche qui a un diametre de 10 cm (8 cm sur les m16), pas de bande de tissu à l'intérieur du masque et seulement deux sangles elastiques le maintiennent sur le visage (il  a un ajout d'une sangle en Y sur les m16).



exemplaire du Gummiemaske 15 (collec. Admin)





avant juin 1916, le m15 et ses deux cartouches filtrantes sont logés dans une musette de toile de jute accrochée au ceinturon. (voir description plus bas)


Un peu commun étui premier type pour masque allemand (en bas, celui du haut est un autre premier type), avec ses trois compartiments et ses trois boîtes. La centrale contient le Gummi, les deux autres les cartouches. Une des deux est fermée d’origine.  (collec. arsine)






Ici, quelques variantes de musettes pour masque (collec. arsine)



Ci-dessous, une musette du premier type, avec ses trois boîtes ; deux pour les cartouches, une pour le masque.(collec. arsine)



On saute quelques étapes de l'évolution des étuis métallique pour ranger le masque... Voici un ensemble avec un Gummimaske équipé d'une cartouche du type Einschichteneinsatz ou 21/8. Elle apparait en octobre 1915, et sera remplacée à partir de janvier 1916 par le type 11/11.
Remarquez le croisillon en dessous qui retient la grille métallique. L'ensemble est amovible et permet de changer le contenu de la cartouche. (collec. arsine)



quelques images de la sacoche (de Jager14)
gummimask 1915 dans son étui toile cachou et avec sa cartouche
de rechange dans sa boîte d'origine. de taille 3 et tampon du fabricant à Berlin.











sacoche pour cartouche de mag avec sa cartouche (collec. ersatz76)




en juin 1916 aparaissent les premieres boites métalliques.


une boîte de gummi d'exercice . Üb.M. et 180 , le chiffre est peut-être le n: du regt (collec. Jager14) .



photo avec des pochettes à tampons, on appercoit le goulot de la fiole de solution neutralisante qui dépasse de l'une d'elle, curieusement les pochettes sont trop étroites pour contenir la compresse et le flacon, le goulot dépasse donc toujours ainsi, pour une fois, le matériel allemand a été mal pensé! (collec. killer2lamor)





le modèle de masque  suivant est le modèle 1916.
Il est une amélioration du masque anti-gaz modèle 1915 (gummiemaske), on le nomme généralement Rahmenmaske 16.
Les modifications par rapport au modèle 15 sont: la réduction du diamètre du plateau porte-cartouche qui passe de 10 cm sur le m15 a 8 sur le m16, l'ajout d'une sangle en Y et d'une bande de tissu supplémentaire autour du masque.
D'apres les dispositions du 27 juin 1916, ces masques sont fabriqués en trois tailles : 1, 2 et 3.

Rahmenmaske m1916  (collec. Yaumegui)









le modèle suivant est le modèle 1917
Généralement appelé Lederschutzmaske mais aussi Ledermaske ou Gasmaske M17.
Il est entré en service le 6 Juin 1917.
Fabiqué en cuir d'agneau traité avec une huile pour le rendre étanche.

masque de pascal55




lederschutzmaske 1917 (collec. Kazh Du) avec cartouche d'exercice

Le masque:









Une étiquette avec le nom du propriétaire est cousue sur une des sangles:



Le boîtier:





Les sangles et la boucle du boîtier sont fabriqués en matériaux de piètre qualité...



Logement destiné au viseur de rechange:



Marquages au "cul" du boîtier:



Un numéro (126) est peint sur le couvercle:






le disque pour le gaz arsine à partir de 1917 (collec. adrian)
[/center]
[center]

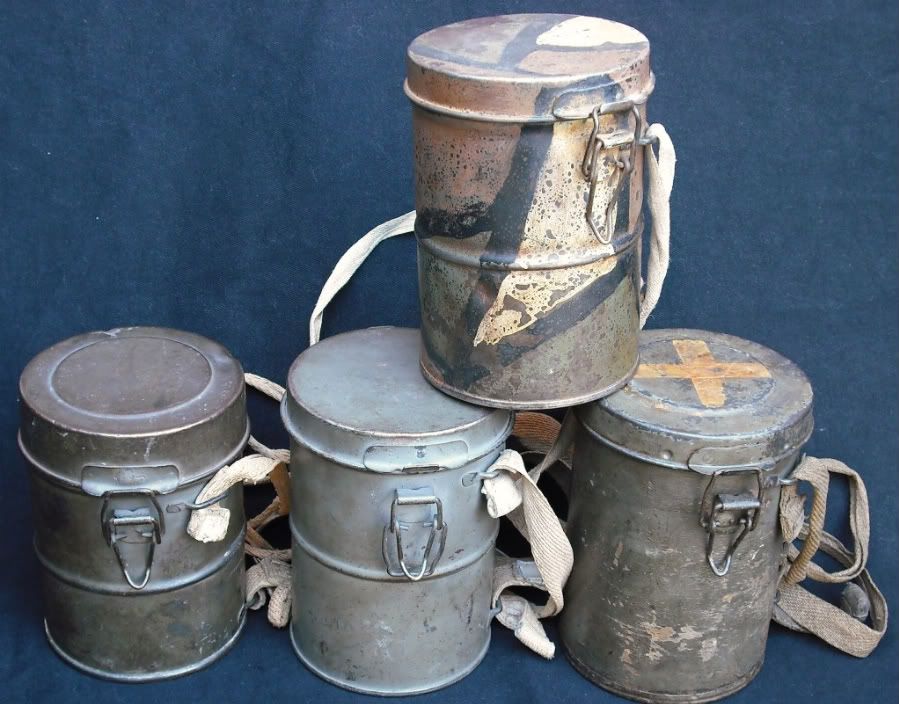

Voici une petite sélection de GM17 Bereitschaftsbuechsen (collec. Grabenhelm), y compris un échantillon construit à la fin de la guerre, sur la droite, qui est en contreplaqué.

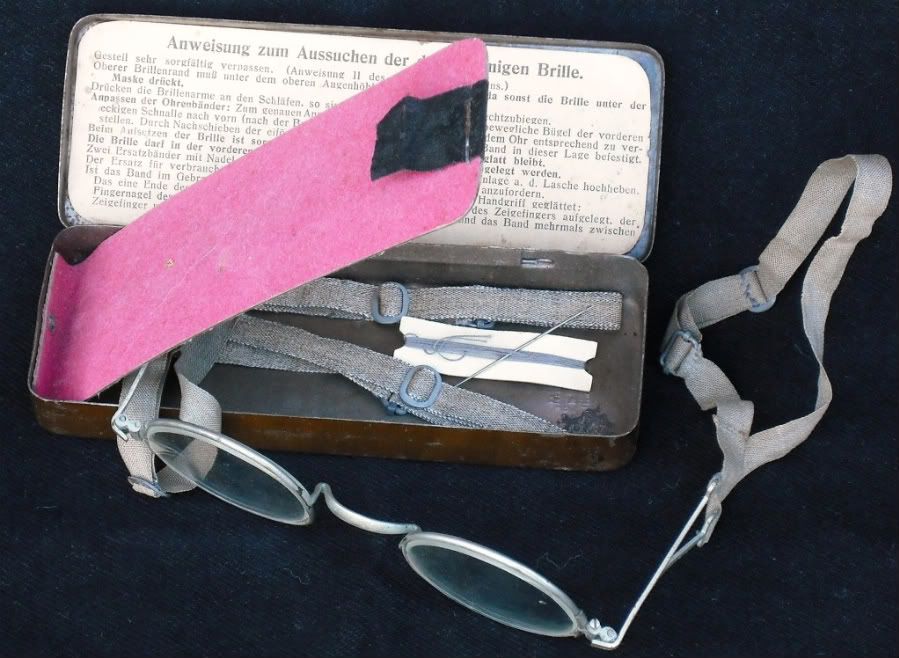

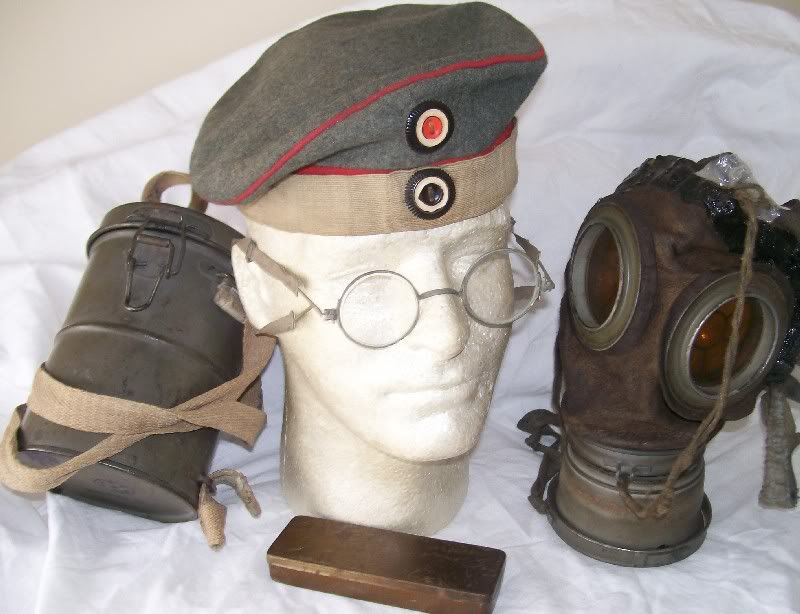

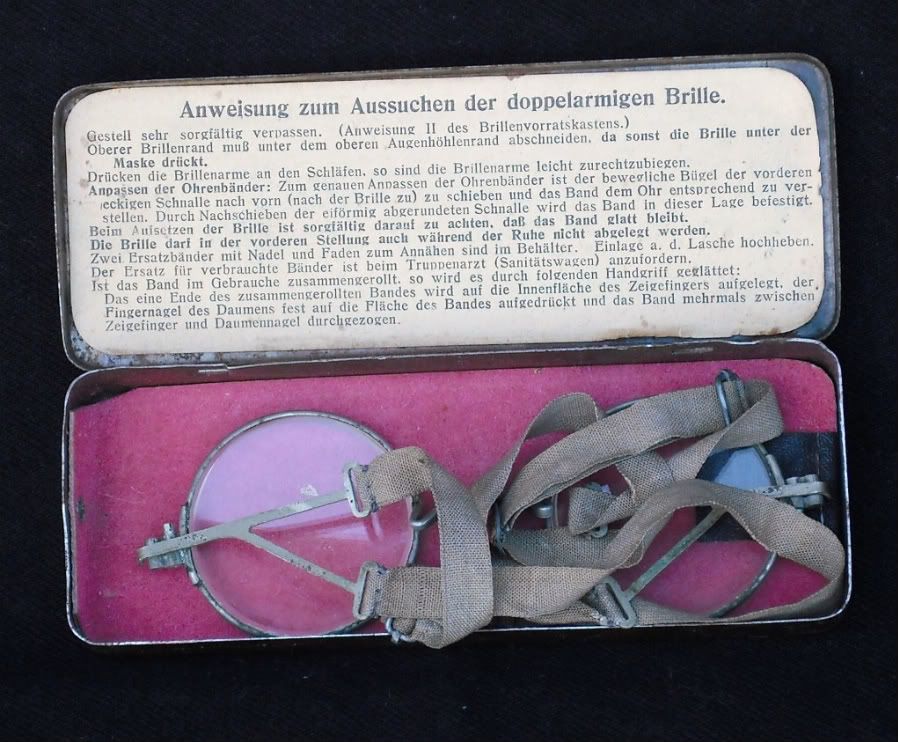

Voici des images montrant les verres  "Maskenbrille" specifiquement pour le port de masques à gaz.(collec. Grabenhelm)

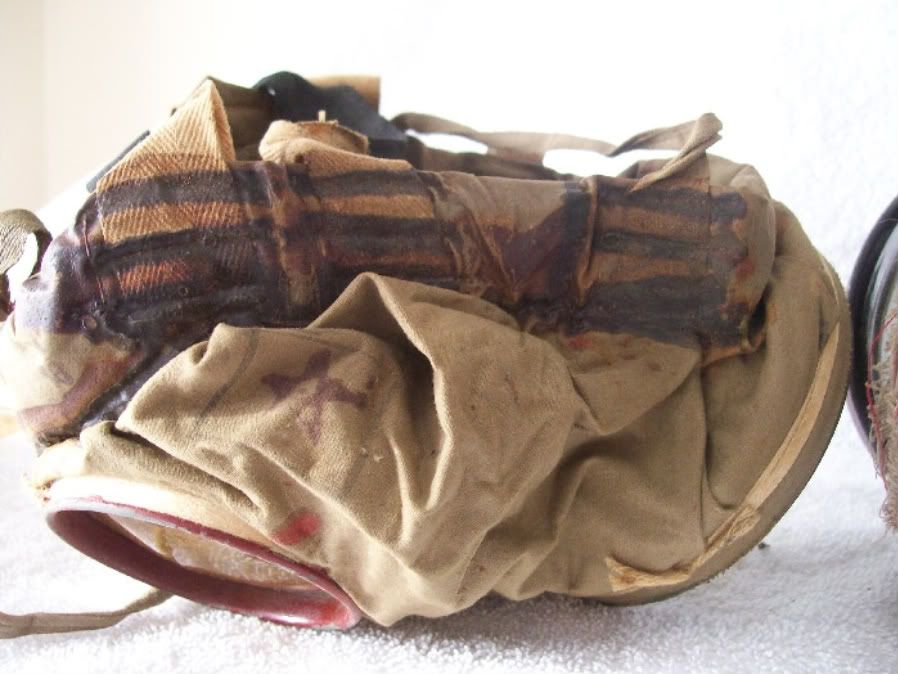

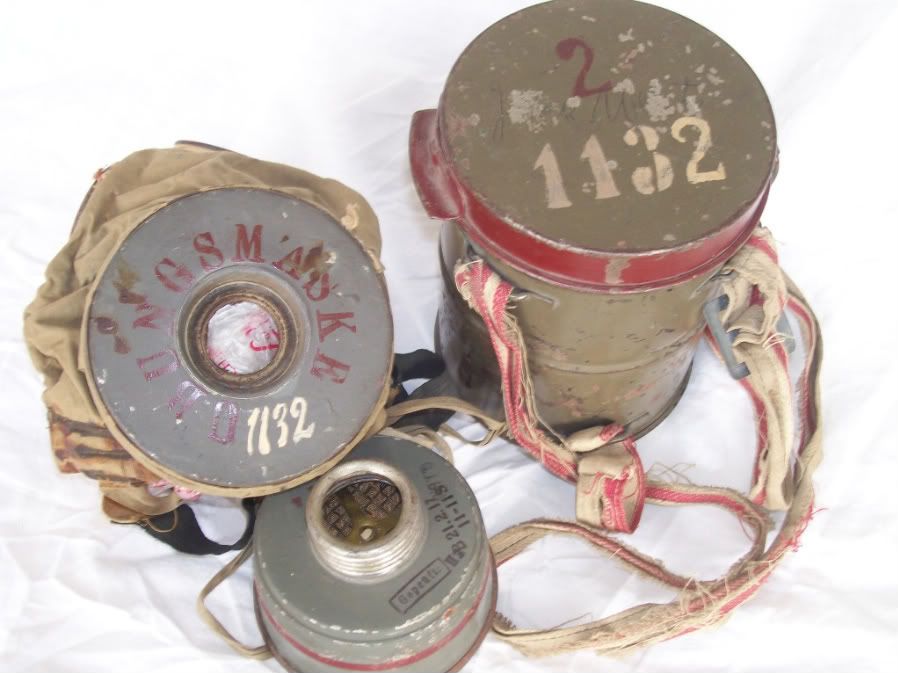

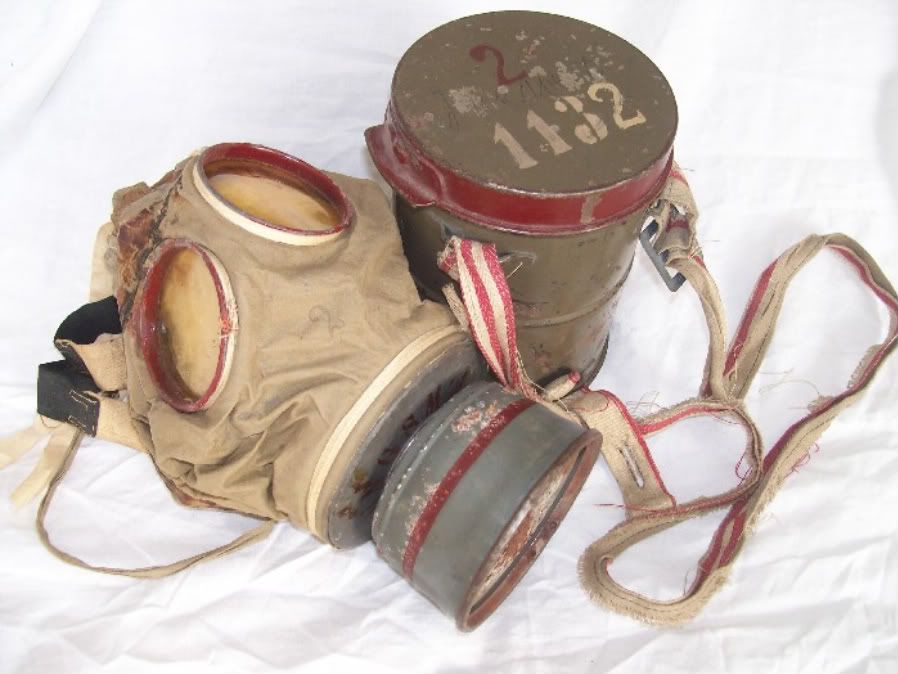

Le Übungsmaske (collec. Grabenhelm)









le masque a gaz pour les blesses avec sa boite (collec. JB5)



Deux filtres spéciaux (collec. JB5)
Bande rouge: filtre: exercice
la cartouche marquée d'un trait diamétral jaune est une cartouche étalon, destinée a être utilisée dans l'Atemwiderstand Feldprufer.



Pochette pour l'atemschutzer Aout 1915 avec ces deux type de flacons (collec. JB5)
pochette pour conserver l'ensemble du tampon protection-gaz et le flacon.







quelques masques (collec. JS1)
l'etui en fer et le boitier pour le masque aviateur/chaffeur




2 gummies + sacoche de transport. (collec. bourlonwood)







Dernière édition par Admin le Dim 7 Fév - 15:53, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://histoiremilitaria2.discutforum.com
Admin
Admin


Messages : 2890
Date d'inscription : 18/02/2008

MessageSujet: e   Jeu 4 Fév - 22:35

2 masques anti gaz allemands (collec. Mills Belgium). Un Ledermaske et un Gumimaske 16 complets.
