 Evolution des cartouchières allemandes de 1870 à 1911

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Admin
Admin


Messages : 2890
Date d'inscription : 18/02/2008

MessageSujet: Evolution des cartouchières allemandes de 1870 à 1911   Mer 3 Fév - 20:59

Enumération des différentes cartouchières allemandes depuis le modèle 1850 au modèle 1911

l'évolution des cartouchières est intimement lié à l'évolution de l'armement et constitue un thème de collection non négligeable.

Cartouchiéres modéle 1850

(pas de photo)

elles permettaient de loger les paquets de cartouches Dreyse à raison de 2 paquets de 10 dans chacune.Elles ne possédent pas de cloison intérieure.

Les suspentes sont blanches pour les 2 premiers bataillons de régiment d'infanterie et noir pour le 3°bataillon.Une des suspentes est réglable afin d'assurer la fixation sur le ceinturon.



Cartouchiéres modéle 1874 pour fusil mauser 71 et 71/84 en 11 mm Mauser.

Elles sont mises en service en 1874, capacité de 20 cartouches, fixation par suspentes non réglable, couvercle s'ouvrant sur l'avant permettant l’accès aux cartouches plus aisément. des alvéoles en fine peau de porc cousues sur une bande cuir rigide permettent leur stockage, le fond est équipé d'une piéce en bois blanc.

détail de l'intérieur d'une 1874 en cuir fauve (collec. Laurent)




cartouchière marquée JR 20 1880 (collec. stabsveterinar), un modèle 1874 transformé pour être utilisé avec le havresac 1887 ou 1895. Difficile de savoir si la modification date des années 1890 (pour le fusil 71/84 ou 88) ou de la grande guerre.






Cartouchiéres modéle 1887 de troupe pour fusil modéle 1888 en 8 mm Mauser.

(pas de photo)

Elles sont mises en service en 1888 en général par modification du modéle 1874, capacité de 30 cartouches de 8 mm mauser, supression des suspentes et mise en place de 2 passants de ceinturon avec ajout de 2 rivets boules en dessous pour fixer les passants. Ajout de l'anneau pour le crochet de sac à dos.

Couvercle s'ouvrant sur l'avant permettant l'accés aux cartouches plus aisément.des alvéoles en fine peau de porc cousu entre elles permettent leurs stockages, le fond est équipé d une piéce en bois blanc.



Cartouchiéres modéle 1887 de sous-officiers pour fusil modéle 1888 en 8 mm Mauser.

(pas de photo)

Elles sont mises en service en 1887 à l'origine pour le 11mm Mauser(10 cartouches).La modification 88 comprend l'installation de 3 supports rivetés en tôle permettant de positionner des clips de cartouches 88 ou des lames chargeurs de balles S. la capacité est de 15 cartouches de 8 mm mauser.

Couvercle s'ouvrant sur l'avant permettant l'accés aux cartouches plus aisément. Dotées de passants pour la fixation sur le ceinturon avec boule rivet laiton de fixation.




Cartouchiéres modéle 1895 pour fusil modèle 1888 et modèle 98 en 8 mm Mauser.

(pas de photo)

Elles sont mises en service en 1895 et permettent de loger des clips de cartouches 88 ou des lames chargeurs de balles S. la capacité est de 45 cartouches de 8 mm mauser par cartouchière.

A cet effet il existe des boites en gros carton marquées, qui servent au conditionnement des cartouches en caisse et qui se positionnent dans la cartouchiére.

Couvercle s'ouvrant sur l'avant permettant l'accés aux cartouches plus aisément. Dotése de passants pour la fixation sur le ceinturon avec boule rivet laiton de fixation.




Cartouchière modèle 1909 pour fusil modéle 98 en 8 mm Mauser.

(pas de photo)

Elles sont mises en service en 1909 et permettent de loger des lames chargeurs de balles S.  la capacité est de 60 cartouches de 8 mm mauser par cartouchière.

3 alvéoles composent cette cartouchière, les couvercles s'ouvrent sur l'arrière. Dotées de passants pour la fixation sur le ceinturon avec boule rivet laiton ou fer de fixation et anneau de suspension central. le cuir est grenelé ou lisse.

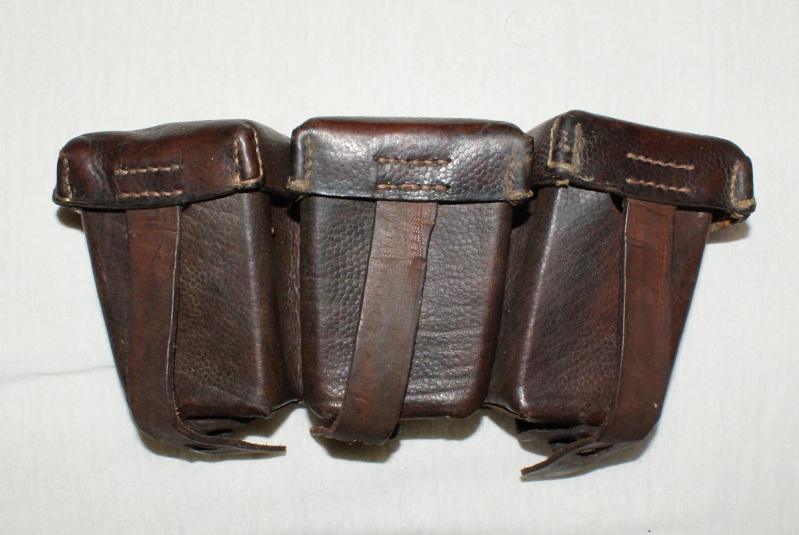

paire de m1909 (collec. le fouineur)










cartouchière allemande datée 1912 et du FR73 (collec. seaforth)




marquage  BA X   1912   FR73





Cartouchière modèle 1911 prévue pour le Kar 98a. Destinée à la cavalerie. cette cartouchiére servira de base pour le modéle de la seconde guerre mondiale utilisé avec la K98 k


exemplaire riveté laiton marqué S Wolff Karlsruhe 1915 (collec. Geb.jag)




exemplaire montage fer sauf boucle laiton (collec. Geb.jag)
marquage Sattlerinnung Eislibe 1915
A l'interieur visible sur photo 1 sous rabat  KRvS7 (Kuirasier regiment von Seydlitz nr7) et
15.KI sous le deuxième rabat





autre exemplaire (collec. Elgo)





Dernière édition par Admin le Mer 3 Fév - 21:19, édité 7 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://histoiremilitaria2.discutforum.com
Admin
Admin


Messages : 2890
Date d'inscription : 18/02/2008

MessageSujet: e   Mer 3 Fév - 21:01

la cartouchière spécifique au Wurtemberg

cartouchière wurtembergeoise. Vous remarquerez le marquage 119R










cartouchiere pour troupes wurtembergeoises (collec. fablou)
celle ci etant du ir126 (fabrication stuttgart)






autre exemplaire (collec. vitrier18)


marquages fabricant  de Stuttgart
et affectée au GR123





photographie d'époque d'un homme du IR125 équipé de telles cartouchières. On remarquera également les bretelles rivetées de son tornister.
